Vilken är den maximala flödeshastigheten som en Butterfly On Off-ventil kan hantera?

Den maximala flödeshastigheten som en fjärilsavstängningsventil kan hantera är en kritisk faktor för många industrier och applikationer. Som en ledande leverantör av Butterfly On Off Valves förstår vi vikten av att tillhandahålla korrekt information om våra produkters prestanda. I det här blogginlägget kommer vi att utforska faktorerna som påverkar den maximala flödeshastigheten för en Butterfly On Off-ventil och diskutera hur man väljer rätt ventil för dina specifika behov.

Faktorer som påverkar den maximala flödeshastigheten

Ventilstorlek

En av de viktigaste faktorerna som påverkar det maximala flödet för en fjärilsavstängningsventil är dess storlek. I allmänhet kan större ventiler rymma högre flödeshastigheter än mindre. Detta beror på att en större ventil har en större tvärsnittsarea genom vilken vätskan kan strömma. Till exempel kommer en 24-tums fjärilsavstängningsventil vanligtvis att ha en mycket högre maximal flödeshastighet än en 4-tumsventil. När du väljer en ventil är det viktigt att ta hänsyn till den erforderliga flödeshastigheten och välja en ventilstorlek som klarar det.

Ventildesign

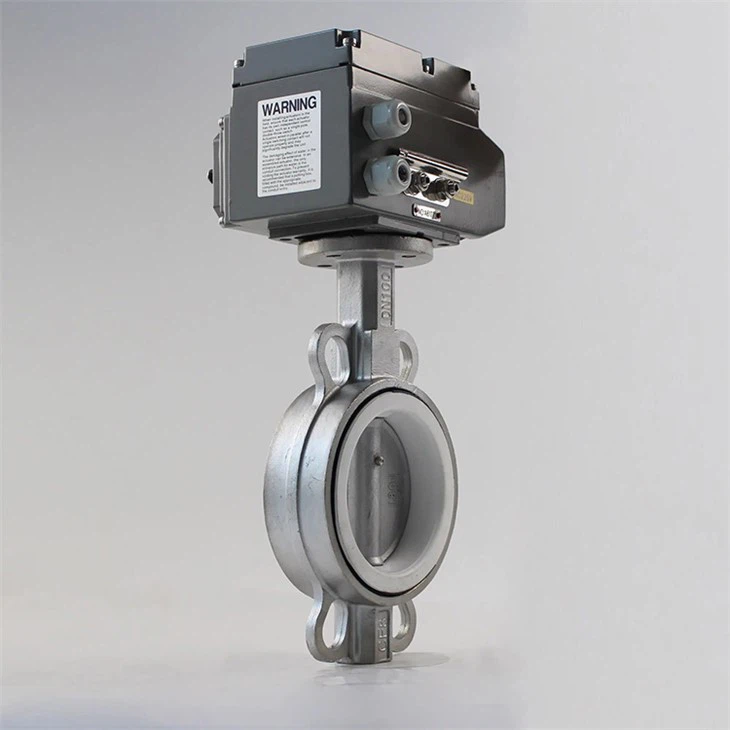

Utformningen av Butterfly On Off-ventilen spelar också en avgörande roll för att bestämma dess maximala flöde. Olika ventilkonstruktioner har olika flödesegenskaper. Till exempel enElektrisk fjäril avstängd ventilmed en strömlinjeformad skivdesign kan möjliggöra en högre flödeshastighet jämfört med en ventil med en mer komplex eller obstruktiv skivform. Liknande,Elektrisk trippel excentrisk fjäril avstängd ventilkonstruktioner är konstruerade för att ge flödesvägar med lågt motstånd, vilket kan öka flödeshastigheten. Antalet portar och ventilens övergripande inre geometri kan avsevärt påverka hur lätt vätskan kan passera igenom.

Vätskeegenskaper

Egenskaperna hos vätskan som strömmar genom ventilen är en annan viktig faktor. Viskositet, densitet och närvaron av suspenderade fasta ämnen kan alla påverka den maximala flödeshastigheten. Vätskor med hög viskositet, såsom olja eller melass, strömmar långsammare genom en ventil än vätskor med låg viskositet som vatten. Täta vätskor kan också kräva mer energi för att röra sig genom ventilen, vilket potentiellt minskar den uppnåbara flödeshastigheten. Dessutom, om vätskan innehåller fasta ämnen, finns det risk för att ventilen täpps igen, vilket kraftigt kan begränsa flödet. När man hanterar sådana vätskor är det nödvändigt att välja en ventil som är utformad för att hantera dessa utmaningar.

Tryckfall

Tryckfallet över ventilen är omvänt relaterat till flödeshastigheten. När flödeshastigheten ökar ökar också tryckfallet över ventilen. En ventil som orsakar ett stort tryckfall vid en given flödeshastighet kanske inte är lämplig för applikationer där det är avgörande att upprätthålla ett visst tryck. Våra ventiler är designade för att minimera tryckfallet, vilket möjliggör högre flödeshastigheter utan att ge avkall på systemets prestanda. Det är viktigt att beräkna det förväntade tryckfallet baserat på ventilens specifikationer och systemkraven för att säkerställa att ventilen kan arbeta inom de önskade parametrarna.

Beräknar den maximala flödeshastigheten

Att beräkna den maximala flödeshastigheten för en fjärilsavstängningsventil är en komplex process som kräver att man överväger flera faktorer. Ingenjörer använder ofta ventilens flödeskoefficient (Cv) värden för att uppskatta flödet. Cv-värdet är ett mått på ventilens förmåga att passera vätska. Det representerar antalet amerikanska gallon per minut (GPM) vatten vid 60°F som kommer att passera genom ventilen med ett tryckfall på 1 psi.

Formeln för att beräkna flödeshastigheten (Q) med hjälp av Cv-värdet är:

[Q = C_{v}\sqrt{\frac{\Delta P}{SG}}]

där:

• (Q) är flödeshastigheten i GPM
• (C_{v}) är flödeskoefficienten för ventilen
• (\Delta P) är tryckfallet över ventilen i psi
• (SG) är vätskans specifika vikt

Det är viktigt att notera att detta är en förenklad formel, och i verkliga tillämpningar kan andra faktorer som Reynolds-talet, rörsystemets egenskaper och närvaron av kopplingar behöva övervägas för en mer exakt beräkning.

Välja rätt ventil för din applikation

När du väljer en fjärilsavstängningsventil för att uppnå önskad maximal flödeshastighet är det viktigt att börja med att exakt definiera dina applikationskrav. Här är några viktiga steg att följa:

Bestäm flödeshastighetskraven

Mät eller uppskatta de lägsta och maximala flödeshastigheterna som behövs för din process. Överväg eventuella framtida expansionsplaner som kan kräva en ökning av flödeshastigheten. Detta hjälper dig att välja en ventil med lämplig kapacitet.

Tänk på vätskans egenskaper

Som nämnts tidigare är vätskans egenskaper, inklusive viskositet, densitet och närvaron av fasta ämnen, avgörande. Välj en ventil som är kompatibel med vätskan och kan hantera dess egenskaper utan betydande flödesbegränsningar.

Utvärdera systemtrycket

Förstå driftstrycket för ditt system och det acceptabla tryckfallet över ventilen. Välj en ventil som kan bibehålla det önskade trycket samtidigt som du tillåter önskad flödeshastighet.

Titta på ventilmaterial

Ventilens material bör vara lämpliga för vätskan och driftsmiljön. Till exempel, om vätskan är frätande, behöver du en ventil gjord av korrosionsbeständiga material som rostfritt stål eller PVC.

Vi erbjuder ett brett utbud avButterfly On Off Ventiler, inklusiveElektrisk fjäril avstängd ventil,Elektrisk trippel excentrisk fjäril avstängd ventil, ochPneumatisk fjäril avstängd ventil. Våra ventiler är designade för att ge hög prestanda och pålitlig drift, med optimerade flödesegenskaper för att möta dina krav på maximal flödeshastighet.

Kontakta oss för dina ventilbehov

Om du letar efter en pålitlig Butterfly On Off Valve-leverantör och behöver hjälp med att välja rätt ventil för din applikation, är vi här för att hjälpa dig. Vårt team av experter har omfattande kunskap och erfarenhet inom ventilbranschen och kan ge dig professionella råd och lösningar. Oavsett om du har frågor om maximalt flöde, ventildesign eller installation kan vi erbjuda den support du behöver.

Vi förstår att varje applikation är unik, och vi är angelägna om att tillhandahålla skräddarsydda lösningar för att möta dina specifika krav. Kontakta oss idag för att starta en diskussion om dina ventilbehov och låt oss hjälpa dig att hitta den perfekta Butterfly On Off-ventilen för ditt projekt.

Referenser

• Crane Co., "Flöde av vätskor genom ventiler, kopplingar och rör", tekniskt dokument nr 410.
• Miller, David S., "Internt Flow: Concepts and Applications", Cambridge University Press.
• Blevins, Robert D., "Applied Fluid Dynamics Handbook", Van Nostrand Reinhold.
