Vad är skillnaden mellan en spjällventil och en kulventil?

Yo, gott folk! Som leverantör av vridspjällsventiler har jag fått min beskärda del av frågor om skillnaden mellan vridspjällsventiler och kulventiler. Det är en vanlig fråga, och jag är här för att dela upp den på ett sätt som är lätt att förstå.

Låt oss börja med grunderna. Vad i helvete är dessa ventiler egentligen? En ventil, i enkla termer, är en anordning som används för att styra flödet av vätska (som kan vara vätska eller gas) genom en rörledning. De är superviktiga i alla möjliga branscher, som olja och gas, vattenrening och kemisk bearbetning.

Först och främst, låt oss prata om kulventiler. En kulventil är en typ av ventil som använder en sfärisk kula med ett hål i mitten. När kulan vrids så att hålet är i linje med rörledningen kan vätskan strömma igenom. När kulan roteras ett kvarts varv blockerar den fasta delen av kulan rörledningen och stoppar flödet. Det är som att vrida på och stänga av en kran, men mer högteknologiskt.

Kulventiler är kända för sina täta avstängningsförmåga. När de väl är stängda är det verkligen svårt för någon vätska att läcka igenom. De är också ganska hållbara och klarar höga tryck och temperaturer. Det är därför du ofta ser dem i applikationer där en fullständig avstängning krävs, som i brandsläckningssystem eller högtrycksgasledningar.

På baksidan har vi fjärilskontrollventiler. En fjärilsventil har en skiva ("fjärilen") som roterar i mitten av rörledningen. När skivan är parallell med flödet av vätskan är ventilen helt öppen och vätskan kan strömma fritt. När skivan roterar börjar den begränsa flödet tills skivan, vid en 90 - graders rotation, blockerar rörledningen helt.

En av de stora fördelarna med fjärilsventiler är deras kostnadseffektivitet. De är i allmänhet billigare att tillverka och installera jämfört med kulventiler. De är också lätta och har ett mindre fotavtryck, vilket gör dem till ett utmärkt val för applikationer där utrymmet är begränsat.

Nu, låt oss komma in på det nitty - gryniga av skillnaderna.

Flödeskontroll

Kulventiler är mer av en on-off typ av ventil. De är utmärkta för att snabbt starta eller stoppa flödet av en vätska. Men när det kommer till exakt flödeskontroll är de inte så bra. När du väl börjar öppna eller stänga en kulventil ändras flödet ganska snabbt. Det är som att gå från noll till hundra riktigt snabbt.

Fjärilskontrollventiler är å andra sidan utmärkta för att strypa eller reglera vätskeflödet. Du kan justera skivans position för att styra flödet på ett mycket mer exakt sätt. Oavsett om du behöver lite vätska för att flöda eller en stor mängd, kan du finjustera den med en fjärilskontrollventil. Om du är i en applikation där du ständigt behöver justera flödet baserat på olika förhållanden, som i en kemisk blandningsprocess, är en fjärilskontrollventil rätt väg att gå.

Tryckfall

Tryckfall är i princip den tryckförlust som uppstår när en vätska strömmar genom en ventil. Kulventiler har vanligtvis ett lägre tryckfall jämfört med fjärilskontrollventiler. Detta beror på att när en kulventil är helt öppen ger hålet i kulan en rak genomgående bana för vätskan, med minimalt hinder.

Fjärilskontrollventiler, på grund av närvaron av skivan i rörledningen, orsakar lite mer motstånd mot vätskeflödet. Det betyder att det finns ett högre tryckfall över ventilen. I applikationer där trycket är kritiskt, som i hydrauliska högtryckssystem, kan det lägre tryckfallet för kulventiler vara en avgörande faktor.

Design och installation

Kulventiler är vanligtvis mer kompakta vad gäller sin längd. De har en enkel design med en kula inrymd i en ventilkropp. Deras enkla design gör dem också relativt enkla att installera. De kan installeras i vilken position som helst (horisontell, vertikal, etc.) så länge som ställdonet kan fungera korrekt.

Fjärilskontrollventiler har en mer cirkulär design som passar in i rörledningen. De kräver mindre utrymme när det gäller det totala höljet jämfört med kulventiler. De måste dock installeras på ett sätt så att skivan kan rotera fritt. Och precis som kulventiler kan de installeras i olika orienteringar.

Kosta

Kostnaden är alltid en viktig faktor i alla projekt. Kulventiler tenderar att vara dyrare, särskilt när du tittar på högkvalitativa eller stora ventiler. Materialen som används för att tillverka kulan och ventilkroppen, liksom den mer komplexa tillverkningsprocessen, bidrar till den högre kostnaden.

Fjärilsventiler är generellt sett mer budgetvänliga. Detta gör dem till ett populärt val för projekt där kostnadsbesparingar är en prioritet utan att offra för mycket på prestanda.

Typer av applikationer

Kulventiler används ofta i applikationer där en tät avstängning och högtrycksmotstånd krävs. Till exempel, inom olje- och gasindustrin, används de i rörledningar för att isolera sektioner för underhåll eller i nödfall. De används också i VVS-system för bostäder för att stänga av vattentillförseln till en viss armatur.

Fjärilskontrollventiler används ofta i industrier där flödesreglering är nyckeln. I vattenreningsverk används de för att kontrollera vattenflödet genom olika reningsprocesser. De används också i HVAC-system för att reglera flödet av luft eller vatten för uppvärmning och kylning.

Som leverantör av fjärilsventiler erbjuder jag ett brett sortiment av produkter för att möta olika behov. Vi har till exempelPneumatisk trippel excentrisk fjärilskontrollventil, vilket är bra för applikationer som kräver hög prestanda och tät avstängning. Den trippelexcentriska designen minskar slitaget på ventilsätet, vilket ökar ventilens livslängd.

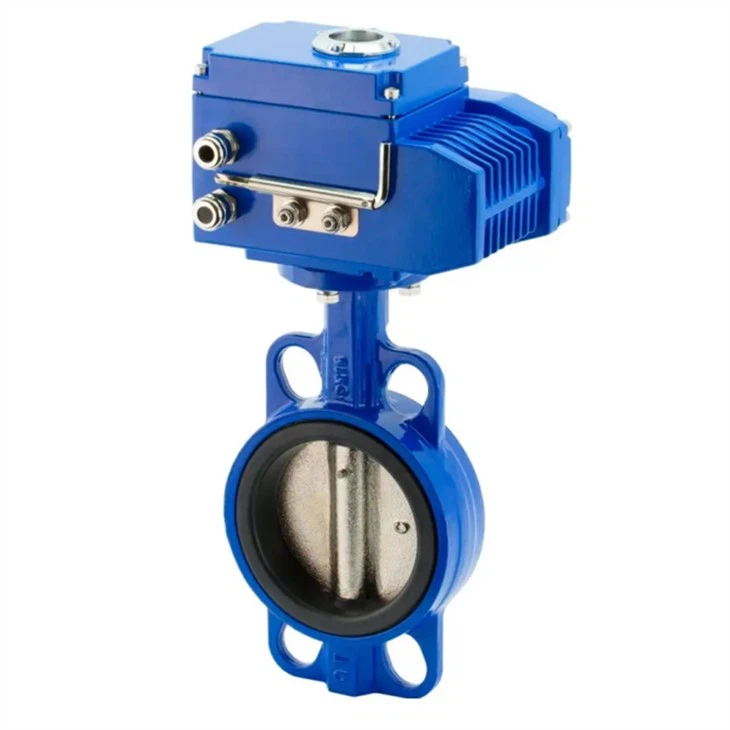

Vi har ocksåElektrisk fjärilskontrollventil. Denna ventil drivs av ett elektriskt ställdon, vilket möjliggör enkel automatisering och fjärrkontroll. Den är perfekt för applikationer där du behöver justera ventilläget baserat på en styrsignal.

Och så finns detPneumatisk fjärilskontrollventil. Den använder tryckluft för att styra ventilen, vilket gör den till ett pålitligt val för industriella applikationer där pneumatiska system redan finns på plats.

Om du letar efter en ventil och inte säker på vilken som är rätt för din applikation, tveka inte att höra av dig. Vi kan hjälpa dig att ta reda på om en vridspjällsventil eller en kulventil är den bästa passformen för ditt projekt. Vårt team av experter kan ge dig mer detaljerad information och hjälpa dig att fatta rätt beslut. Oavsett om du behöver en ventil för ett småskaligt projekt eller en storskalig industriell tillämpning, har vi dig täckt. Så låt oss ta kontakt och börja diskutera hur vi kan möta dina ventilbehov!

Referenser

• Valve Handbook: En guide till val av ventil, design och tillämpningar
• Industriella ventiler: typer, drift och underhåll
