Hur testar man prestandan för en kryogen styrventil?

Hej där! Som leverantör av kryogena styrventiler har jag massor av erfarenhet av att testa deras prestanda. Kryogena styrventiler är oerhört viktiga inom industrier som flytande naturgas (LNG), flyg- och vetenskaplig forskning. De måste arbeta felfritt i extremt kalla temperaturer, och det är därför korrekt testning är avgörande.

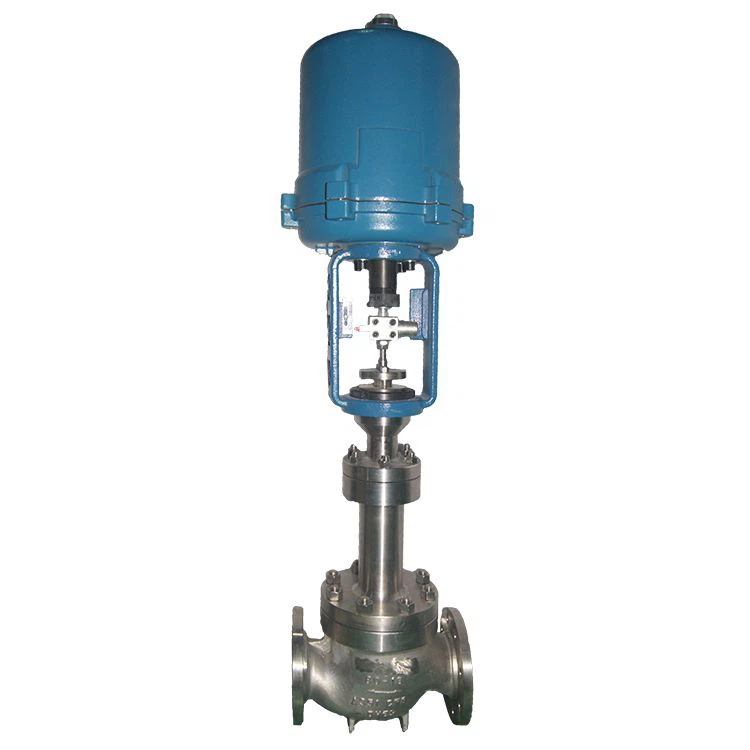

Först och främst, låt oss prata om de grundläggande typerna av kryogena kontrollventiler vi erbjuder. Vi harPneumatisk ultralåg med låg temperaturkontrollventil, TheElektrisk kryogen styrventilochPneumatisk kryogen styrventil. Varje typ har sina egna unika funktioner och applikationer, men de måste alla klara stränga prestandatester.

Visuell inspektion

Innan vi ens startar den faktiska prestandatestningen gör vi en grundlig visuell inspektion. Det här kan låta enkelt, men det är ett riktigt viktigt första steg. Vi kontrollerar för synliga skador, som sprickor, bucklor eller repor på ventilkroppen, stammen och andra komponenter. En liten spricka kan leda till stora problem i kryogena tillämpningar, eftersom den extrema förkylningen kan få den att expandera och så småningom leda till ett ventilfel.

Vi ser också till att alla delar är korrekt monterade. Lösa anslutningar eller felanpassade komponenter kan påverka ventilens prestanda. Till exempel, om ställdonet inte är korrekt fäst vid ventilkroppen, kanske den inte kan öppna eller stänga ventilen exakt.

Läcktestning

Läcktestning är ett av de mest kritiska prestandatesterna för kryogena styrventiler. Till och med en liten läcka kan vara en enorm fråga i kryogena system, eftersom det kan leda till energiförlust, produktföroreningar och säkerhetsrisker.

Vi använder vanligtvis två huvudmetoder för läcktestning: bubblestestet och heliummasspektrometri -testet.

Bubblestestet är ett enkelt och kostnad - effektivt sätt att upptäcka stora läckor. Vi sänker ventilen i en vätska, vanligtvis vatten och applicerar sedan trycket på ventilen. Om det finns några läckor kommer bubblor att bildas vid läckpunkterna. Detta test är utmärkt för att snabbt identifiera stora läckor, men det kanske inte är tillräckligt känsligt för att upptäcka mycket små läckor.

Heliummasspektrometri -testet är å andra sidan mycket mer känsligt. Vi placerar ventilen i en förseglad kammare och introducerar sedan heliumgas i ventilen. Helium är en mycket liten molekyl, så den kan lätt passera till och med de minsta läckorna. En masspektrometer används för att detektera närvaron av helium utanför ventilen. Om helium upptäcks, betyder det att det finns en läcka, och vi kan mäta storleken på läckan baserat på mängden helium upptäckt.

Flödeskapacitetstestning

Flödeskapaciteten för en kryogen styrventil är en annan viktig prestandaparameter. Den bestämmer hur mycket vätska ventilen kan tillåta att passera genom den vid ett givet tryck och temperatur.

För att testa flödeskapaciteten använder vi en flödestestrigg. Vi ansluter ventilen till riggen och passerar sedan en vätska, vanligtvis kväve eller en annan inert gas, genom ventilen vid en känd tryck och temperatur. Vi mäter flödeshastigheten för vätskan med hjälp av en flödesmätare.

Vi jämför den uppmätta flödeshastigheten med ventilens nominella flödeskapacitet. Om den uppmätta flödeshastigheten är betydligt lägre än den nominella kapaciteten, kan det innebära att det finns en blockering i ventilen eller ett problem med ventilens inre konstruktion.

Temperaturcykeltestning

Kryogena styrventiler måste kunna motstå upprepade temperaturförändringar från normal rumstemperatur till extremt kalla kryogena temperaturer. Temperaturcyklingstest hjälper oss att se till att ventilen kan fungera bra under dessa förhållanden.

Vi använder en temperaturkammare för att utsätta ventilen för en serie temperaturcykler. Vi börjar med att värma ventilen till en viss hög temperatur, vanligtvis runt rumstemperatur, och sedan kyler den snabbt ner till en kryogen temperatur, som - 196 ° C för flytande kväveapplikationer. Vi upprepar denna cykel flera gånger.

Under temperaturcyklingen övervakar vi ventilens prestanda, inklusive dess förmåga att öppna och stänga, dess flödeskapacitet och dess läckage. Eventuella förändringar i dessa parametrar kan indikera att ventilen inte är lämplig för kryogena tillämpningar.

Actuator Performance Testing

Ställdonet är en viktig del av en kryogen styrventil, eftersom den är ansvarig för att öppna och stänga ventilen. Vi måste se till att ställdonet kan fungera korrekt i kryogena temperaturer.

Vi testar ställdonets prestanda genom att mäta dess responstid, vridmoment och kraft. Vi använder specialiserad utrustning för att applicera en belastning på ställdonet och sedan mäta hur snabbt den kan flytta ventilstammen till önskat läge.

Vi kontrollerar också ställdonets förmåga att hålla ventilen i ett specifikt läge. I kryogena tillämpningar är det viktigt att ventilen förblir i rätt läge för att bibehålla rätt flödeshastighet och tryck i systemet.

Materialkompatibilitetstestning

Materialet som används i kryogena styrventiler måste vara kompatibla med de kryogena vätskorna som de hanterar. Olika material kan bete sig annorlunda vid låga temperaturer, och vissa material kan bli spröda eller förlora sin styrka.

Vi utför materialkompatibilitetstest genom att exponera prover av ventilmaterialet för den kryogena vätskan under en viss tid. Vi analyserar sedan proverna för tecken på korrosion, sprickor eller andra former av skador.

Om materialen inte är kompatibla med den kryogena vätskan kan det leda till ventilfel och potentiella säkerhetsproblem. Så denna testning är verkligen viktig för att säkerställa ventilens långsiktiga tillförlitlighet.

Dokumentation och rapportering

När alla prestandatester är slutförda dokumenterar vi resultaten i en detaljerad rapport. Rapporten innehåller information om de testmetoder som används, testresultaten och eventuella observationer eller rekommendationer.

Denna dokumentation är viktig av flera skäl. Först ger det en register över ventilens prestanda, som kan användas för kvalitetskontroll. För det andra kan det användas av våra kunder för att verifiera att ventilen uppfyller deras krav.

Om du är ute efter en kryogen styrventil vill du se till att du får en högkvalitativ produkt som har testats noggrant. Vi är övertygade om prestanda för våra ventiler, och vi är alltid glada över att ge dig testrapporterna för att säkerhetskopiera våra påståenden.

Om du är intresserad av att lära dig mer om våra kryogena styrventiler eller vill diskutera dina specifika krav, känn dig fri att nå ut till oss. Vi kan hjälpa dig att välja rätt ventil för din applikation och svara på alla frågor du kan ha. Om du behöver enPneumatisk ultralåg med låg temperaturkontrollventil, enElektrisk kryogen styrventileller enPneumatisk kryogen styrventil, vi har täckt dig.

Referenser

• "Cryogenic Valve Technology" av olika branschexperter
• ASME -standarder relaterade till kryogen utrustningstestning
• Tillverkarens manualer för kryogena kontrollventilkomponenter
